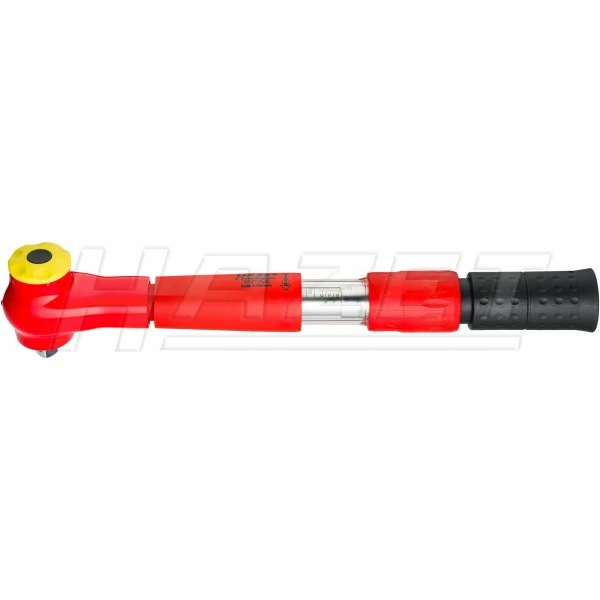

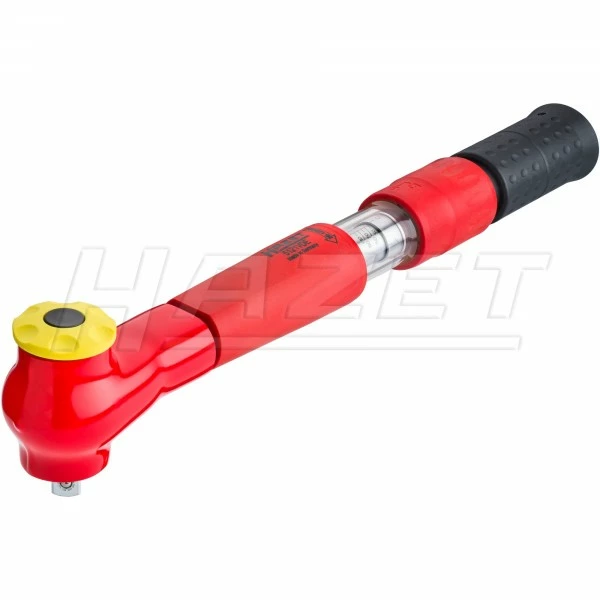

HAZET Drehmoment-Schlüssel, Schutzisoliert, 5121KV

HAZET Drehmoment-Schlüssel, schutzisoliert, Artikel-Nr.: 5121KV

Produktinformationen

Anwendung:

Kalibrierbar
Lange Lebensdauer / hohe Genauigkeit
Möglichkeit der:
Demontage
Reparatur (im Bedarfsfall)
Montage
Justierung
Kalibrierung

Hinweis:
Justierung, mögliche Reparaturen mit Demontage/ Montage der KV Drehmoment-Schlüssel nur im HAZET Service-Center

Geeignet für Prüfmittelüberwachung
Nachhaltig und umweltschonend

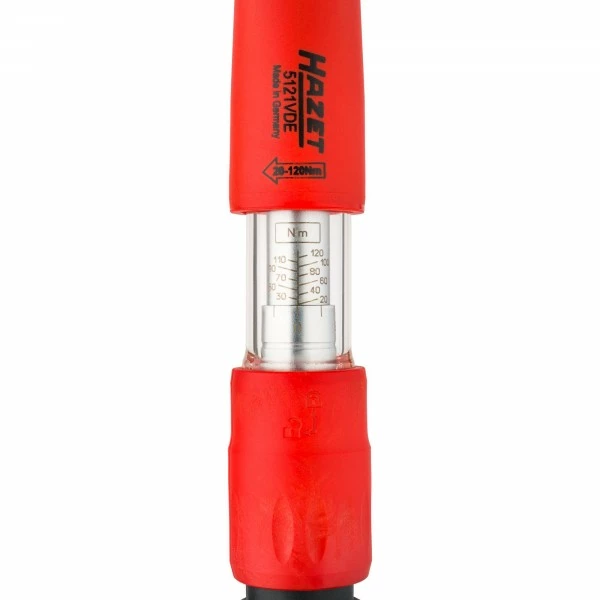

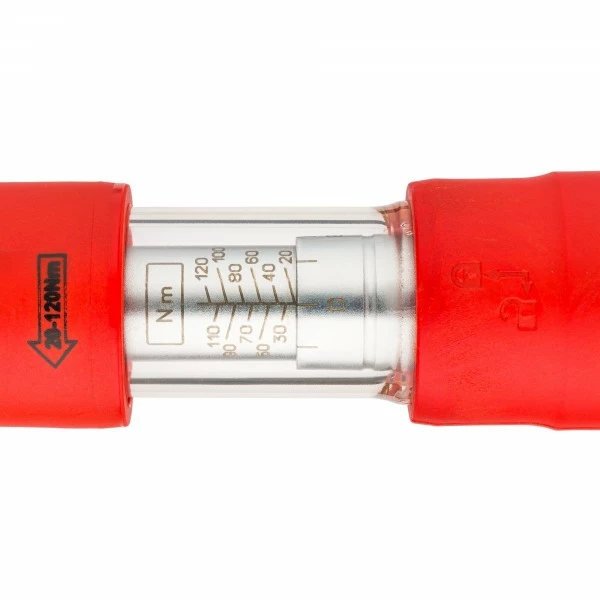

Feine Skalenteilung mit Nonius
Verriegelung gegen ungewolltes Verstellen des Einstellwertes
Sicher:
Haptisch (Kurzwegauslösung)
Akustisch (Knickelement)
Rechts- / Linksauslösung durch Umsteck-Vierkant,
dadurch Anziehen mit eingestelltem Drehmoment sowohl nach rechts als auch nach links innerhalb der angegebenen Toleranz
Geringes Gewicht für gute Handhabung und ermüdungsfreies Arbeiten
Produkt-Designmerkmale

Schlankes Design unter strenger Einhaltung der erforderlichen Isolierfaktoren (Materialstärke / Überlappungen)
Geschmeidige Übergänge an Schalt- und Bewegungsteilen mit ergonomischem Griffdesign und klarer Kalibriernut
Einheitliche Optik auch bei Verwendung weiterer Bauteile (z.B. rote isolierte Steckschlüssel-Einsätze)
Farblich ansprechende Gestaltung des Gehäuses und Kopfes mit Signalfarben Rot / Gelb
Griff-Farbe in Schwarz zur farblichen Abgrenzung und gegen zu schnelle optische Verschmutzung
Vermeidung von überstehenden, störenden Teilen (z.B. Umschalthebel)
DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC 60900:2018
Made In Germany
Abtrieb: Vierkant 12,5 mm (1/2 Zoll)
Abmessungen / Länge: 420 mm
Nm min-max: 20 – 120 Nm
Toleranz: 4 %
Skaleneinteilung (Nm): 1 Nm
Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 345.00 – 331.00 Nm
Betätigungskraft min.-max. kg: 6.0 – 37.4 kg
Anzahl Zähne: 24 (Betätigungswinkel 15°)

ACHTUNG:
Reparaturen dürfen nur durch das HAZET Service-Center ausgeführt werden, da nachfolgend eine 10.000 V Stückprüfung nach IEC 60900 erfolgen muss
Kein Zurückdrehen mehr: bei den HAZET Drehmoment-Schlüsseln der 5000er- und 6000er-Baureihe wurde in Langzeit-Dauertests nachgewiesen, dass ein Zurückdrehen auf den kleinsten Skalenwert nicht erforderlich ist

Technische Daten

Norm: DIN 3120, DIN EN ISO 6789-2:2017, IEC 60900:2018, ISO 1174-1
Anzahl Zähne: 24 Zähne
Abmessungen / Länge: 420 mm
Toleranz: 4 %
Skaleneinteilung (Nm): 1 Nm
Anzugs-Drehmoment maximal: 120 Nm
Drehmoment min Nm: 20 Nm
Betätigungswinkel: 15

– Artikel-Nr.: 5121KV
– EAN: 4000896233397
